名 称 | SL型 |
---|---|
サイズ | 50A~300A |
製品説明 | タイヨージョイントSL型は管端にS型カラーリング(もしくはエンドリング)を溶接し、施工を行うショルダー形の製品です。 |
使用圧力 | 1.0MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング(エンドリング)…STK400, STKM13A(SS400) ④ボルト,ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ |
用 途 | ・トンネル・シールド配管 ・その他 |
ショルダータイプ

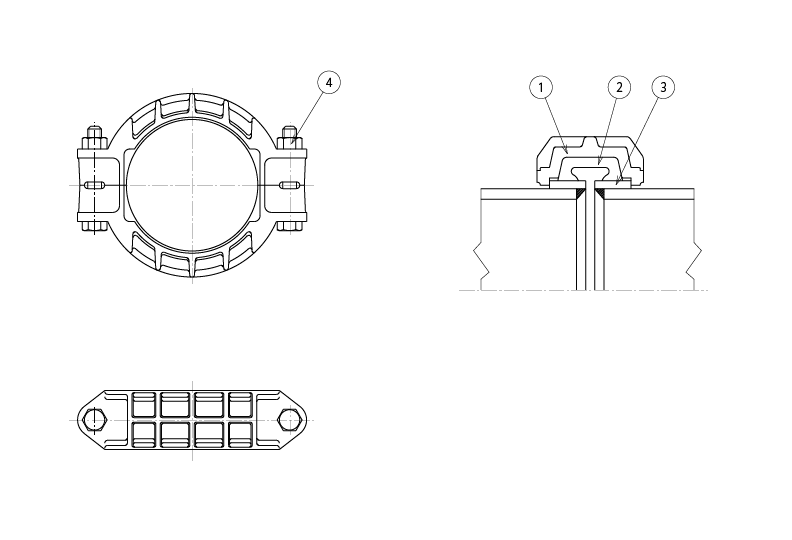

タイヨージョイント S型
名 称 | S型 |
---|---|
サイズ | 40A~300A |
製品説明 | タイヨージョイントS型は管端にS型カラーリング(もしくはエンドリング)を溶接し、施工を行うショルダー形の標準品です。 |
使用圧力 | 2.0MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング(エンドリング)…STK400, STKM13A (SS400) ④ボルト,ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ |
用 途 | ・トンネル・シールド配管 ・トンネル防災配管 ・プラント配管 ・場内配管(下水処理場) ・その他 |

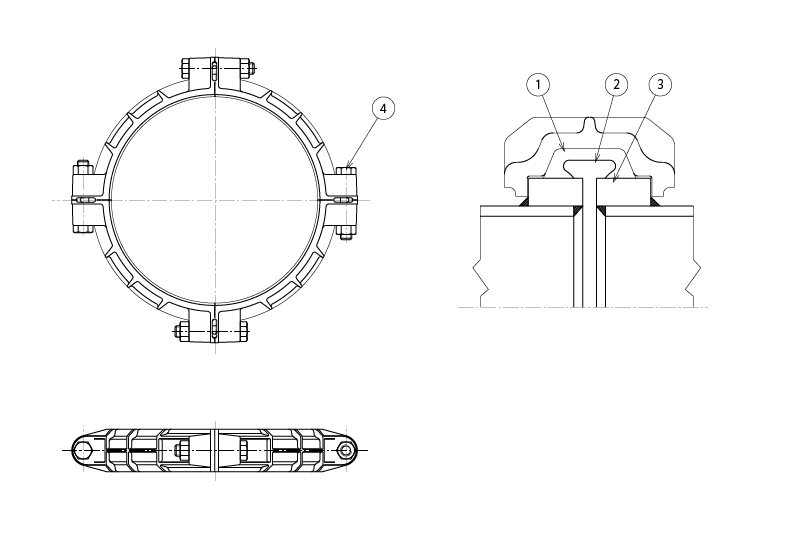

タイヨージョイント SW型
名 称 | SW型(大口径タイプ) |
---|---|
サイズ | 350A~900A |
製品説明 | タイヨージョイントSW型は管端にS型カラーリング(もしくはエンドリング)を溶接し、施工を行うショルダー形の製品です。 |
使用圧力 | 1.0MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング(エンドリング)…STK400, STKM13A(SS400) ④ボルト,ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 ・溶融亜鉛メッキ |
用 途 | ・トンネル・シールド配管 ・プラント配管 ・その他 |
※900A以上も製作致します。ご照会下さい

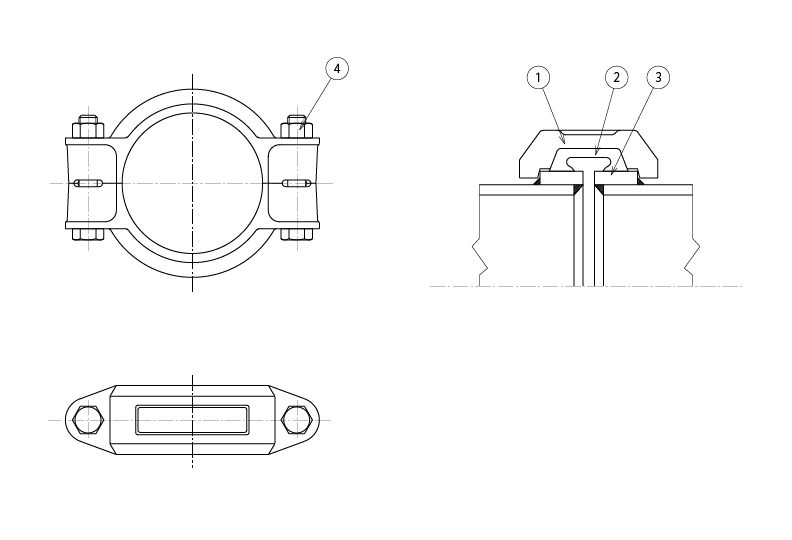

タイヨージョイント CIS型
名 称 | CIS型(鋳鉄管用) |
---|---|
サイズ | 50A~600A |
製品説明 | タイヨージョイントCIS型はショルダー形式の鋳鉄管用の製品です。 |
使用圧力 | 50A~300A:2.0MPa 350A~600A:1.0MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③CIS型カラーリング(エンドリング)…STK400, STKM13A(SS400) ④ボルト,ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 ・エポキシコーティング |
用 途 | ・プラント配管 ・量水器廻り(50A~200A) ・その他 |

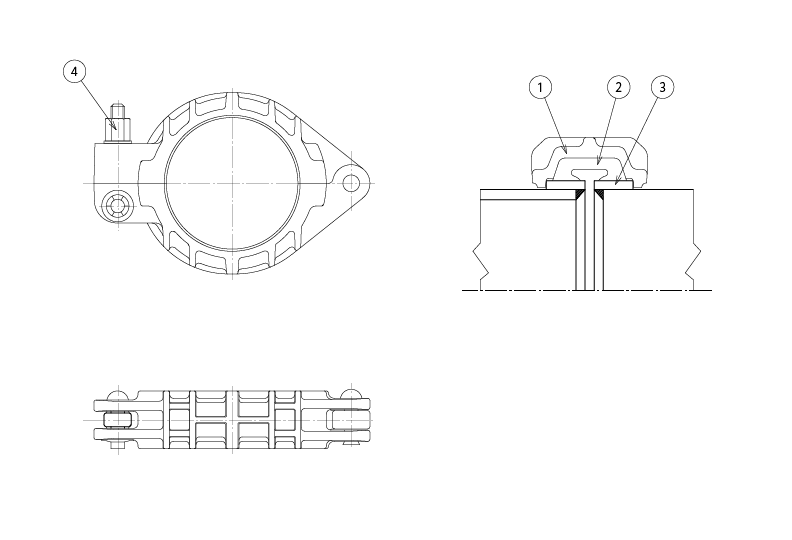

タイヨージョイント S-ONE型
名 称 | S-ONE型(ワンタッチタイプ) |
---|---|
サイズ | 50A~175A |
製品説明 | タイヨージョイントS-ONE型は管端にS型カラーリング(もしくはエンドリング)を溶接し、施工を行うショルダー形のワンタッチタイプの製品です。 |
使用圧力 | 3.5MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング(エンドリング)…STK400, STKM13A(SS400) ④ロットボルト,座付ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 |
用 途 | ・トンネル・シールド配管 ・コンクリート打設配管(生コン圧送ポンプ廻り) ・その他 |

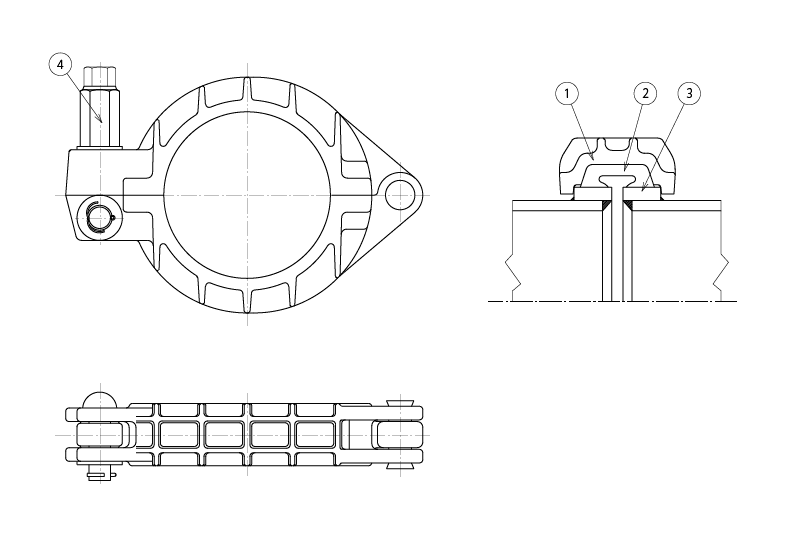

タイヨージョイント SHS-ONE型
名 称 | SHS-ONE型(高圧ワンタッチタイプ) |
---|---|
サイズ | 125A~250A |
製品説明 | タイヨージョイントSHS-ONE型は管端にS型カラーリング(もしくはエンドリング)を溶接し、施工を行うショルダー形の高圧用ワンタッチタイプの製品です。 |
使用圧力 | 125A:6.0MPa 150A~250A:4.0MPa |
材質(標準) | ①ハウジング…FCD450-10 ②ゴムリング…SBR ③S型カラーリング(エンドリング)…STK400,STKM13A (SS400) ④ロットボルト,座付ナット…SS400 |
防食処理 | ・フタル酸樹脂エナメル塗装 |
用 途 | ・コンクリート打設配管(生コン圧送ポンプ廻り) ・その他 |
